Technická specifikace (obrázky pouze pro informaci)

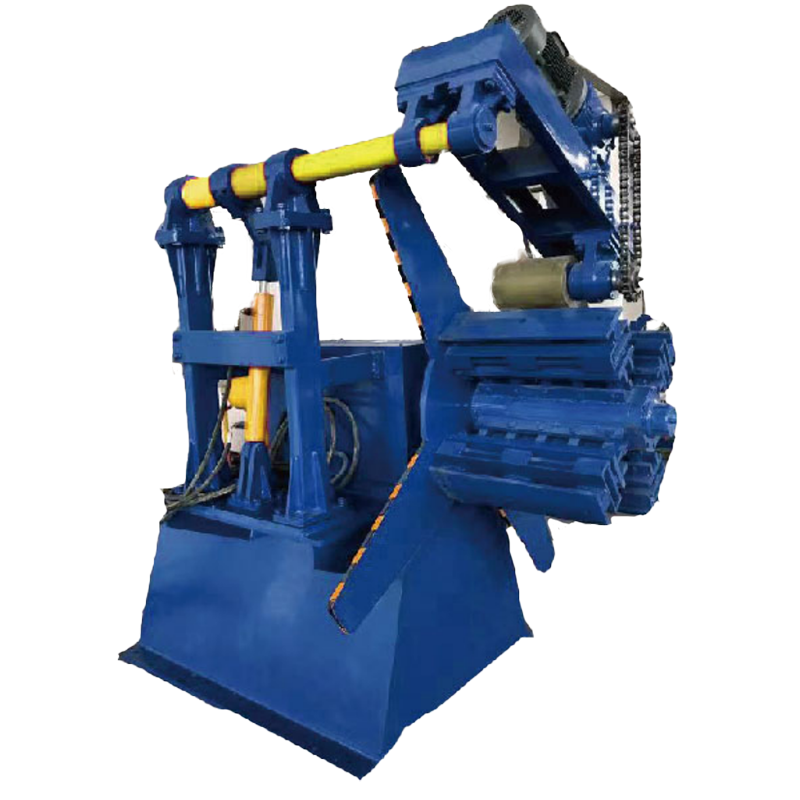

1 、 Oboustranný hydraulický odvíječ
Funkce	Funkcí této jednotky je demontovat celý svitek ocelového pásu a poskytnout potřebné suroviny pro tvářecí stroj

Nakládací hmotnost	Max. 1,5 tuny /
kuželové hlavy	Dvojitá kuželová hlava, automatická rotace dálkového ovládání hydraulického motoru, výměna materiálu

Typ konstrukce kuželové hlavy	kombinace jezdců, robustní a stabilní

Rozbalit typ	Hydraulické roztahování

Materiál kuželových hlav	Vřeteno: 42CrMo, kování, celkové popouštění;
	Oblouková deska: 45# celkové temperování
	Klínový jezdec: 45# ocel temperovaná
Typ brzdy	Pneumatický typ

Zařízení pro blokování materiálu	Manuální režim

2 、 Stříhání a svářečka na tupo (Poznámka: Lze použít pouze ty s tloušťkou 0,5 mm nebo více)


Funkce	Jeho funkcí je stříhání a vyrovnávání hlavy a konce dvou různých pásů, odřezávání nepravidelných částí a svařování dvou pásů dohromady, aby linka mohla pracovat nepřetržitě

Typ stříhání	Pneumatické stříhání, materiál: Cr12MoV

Typ upínání	Pneumatické upínání

Typ svařování	Automatické svařování TIG

3.1 、 Vertikální - typ akumulátoru (rozsah šířky lze elektricky nastavit pomocí řetězu)
Funkce	Slouží k nahromadění dostatečného množství ocelových pásů, aby byl zajištěn nepřetržitý chod stroje

Vnější velikost	Délka 5,5m

Napájecí motor	4KW (střídavý motor s proměnnou frekvenční regulací otáček)
Rychlost krmení	MAX 200 m/min
Skladovací kapacita	150-300 m

3.2 、 Horizontální akumulátor (3.1 a 3.2 si vybere zákazník)

Funkce	Slouží k nahromadění dostatečného množství ocelových pásů, aby byl zajištěn nepřetržitý chod stroje
Funkce
Vnější velikost	O.D. 3,0 m
Napájecí motor	11 KW (střídavý motor s proměnnou frekvenční regulací otáček)
Skladovací motor	15 KW (střídavý motor s proměnnou frekvenční regulací otáček)
Rychlost krmení	MAX200 m/min

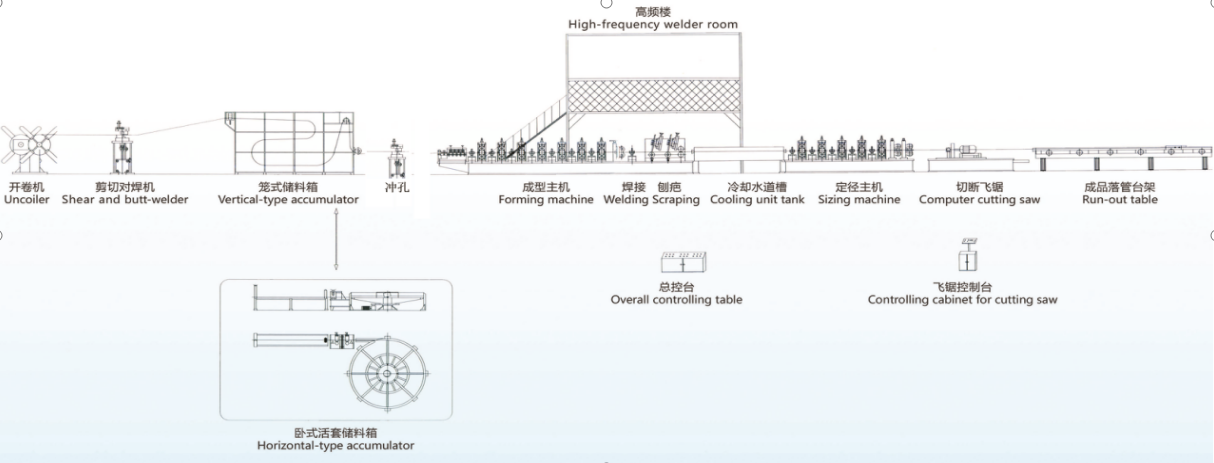

3 、Tváření a dimenzování hlavního stroje (osm předních, šest zadních, integrální lože) Hlavní stroj
Uspořádání jednotek:
	Tvarování: 2 vyrovnání válců→V→7 válců→V→1H→1V→2H→2 V→3H→3V→4H→4V→5H→5V→6H→6V→7H→7V→8H→8V

	Vedení a vytlačování 2 nebo 3 válců → Stěrka → Leštění → Chlazení vodou

	Velikost: 1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →měření rychlosti→Narovnání
1 ） Zařízení pro krmení a vyrovnávání
Funkce	Ocelové pásy jsou narovnány a zploštěny, aby bylo zajištěno, že jsou vystředěné a rovné při vstupu do tvářecí zóny.
	se 7 válečkovým vyrovnávacím zařízením pro stálý vstup do tvářecího stroje
Struktura
	1 válec Anti jumping, 2 válečky Vertikální vedení, 7 válců vyrovnávání

2 ） Tvářecí stroj

Funkce	Může postupně stlačit ocelové pásy do polotovarů trubek formováním rolí a poslat je do svařovacího stroje,

Typ tváření	Vyrobeno ve tvaru W, typ otvoru s dvojitým poloměrem

Stojany na horizontální role	8 stojí
Vertikální válcový stojan	8 stojanů
Stojany na horizontální role

množství	8 sad
Struktura
Struktura	Dvousloupový portálový rám s ovládacím koncovým rámem schopným výměny bočního válce
Materiál vodorovných stojanů	Přesné ocelové díly
Horizontální průměr hřídele	Φ36 mm
Materiál horizontální hřídele	42CrMo, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
Materiál horizontální hřídele	Kalení Kalení povrchu
Možnosti: Zařízení Horizontal-roll Stojany využívá synchronní nastavení šnekového převodu a pravítko, které dokáže přesně a synchronně nastavit výšku jezdce na plochém válci, což usnadňuje a zpřesňuje změnu různých velikostí. (cena navíc)

Vertikální válcový stojan
množství	8 stojí
Struktura	Dvojitá otočná konstrukce, zesílená a upevněná tažnými deskami; Válcovna je namontována na hřídeli válce pomocí ložisek, což usnadňuje výměnu válců.

Materiál vertikálních stojanů	QT400Posuvník je štěrbinového typu (vysoká přesnost, snadno se nepoškodí)
Vertikální průměr hřídele	Φ25 mm
Materiál vertikální hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
	Kalení Kalení povrchu
Způsob seřízení válečku	Střed a poloha dvou válečkových hřídelí se nastavují nastavením šroubového pouzdra a seřizovací matice je měděná matice; Výška svislého válečku se dolaďuje nastavením matice.

převodovka
množství	4 sady
Materiál krabice	QT400
Typ převodovky	Spirálová převodovka s kuželovým ozubením
Materiál spirálového kuželového převodu
Materiál spirálového kuželového převodu	20CrMnTi Kování, kalení povrchu zubů
Materiál převodového hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
Materiál převodového hřídele	Kalení Kalení povrchu

3) svařovací sekce
① Vedení
Funkce	Funkcí této jednotky je přenášet polotovar trubky do vytlačovacího zařízení
Struktura	2-válcový typ, nastavitelný horizontálně a vertikálně a může se otáčet pod určitým úhlem. Horizontální a vertikální nastavení se provádí pomocí šroubových tyčí, zatímco nastavení rotace rámu se provádí pomocí šnekových převodů.
Struktura
materiál hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
materiál hřídele	Kalení Kalení povrchu
② Lisovací zařízení (dvou nebo tříválcový typ SQ)
Funkce	svar se uzavře
Struktura	Dva nebo tři válečky typ SQ, dvojitá otočná konstrukce, zesílené upevnění s tažnou deskou
materiál hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
materiál hřídele	Kalení Kalení povrchu
③ Škrabka
Funkce	použijte škrabku k odstranění vnější housenky, svar bude hladký a čistý.
Struktura	2 sady škrabek; Škrabku lze nastavit nahoru, dolů a vodorovně a má funkci rychlého zvedání. Pod držákem čepele je umístěna paleta nebo váleček;
④ Leštění
Funkce	Stabilizace ocelových trubek a zploštění vnějších otřepů a nerovných dílů
materiál hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55Tempering Surface quenching
4) Chladicí nádrž
Funkce	použijte typ stříkání vodní nádrže, abyste se ujistili, že polotovar trubky dostatečně chladí.
Funkce
Struktura	Svařovaná konstrukce krabicového typu, horní vodní trubka je vyrobena do tvaru spreje pro stříkání a chlazení ocelové trubky.
Struktura

5) Velikostní stroj （ Šest plochých, šest vzpřímených 2 sady tureckého narovnání ）
Funkce
Funkce	Funkce čtyřválcového tlačného čtvercového zařízení je online deformovat přesně tvarovanou ocelovou trubku na čtvercovou distanční trubku a zhruba ji narovnat, aby se dosáhlo ideálních geometrických rozměrů a rovinnosti.
① Horizontální stojan	6 sad, stejně jako formování stroje
② Vertikální válcový stojan	6 sad, stejně jako tvarovací stroj

3）Narovnávací zařízení (viz poslední turecké hlavy výše)
Typ rovnacího zařízení
	Turecké - hlavy, otočné o 360°
Struktura
	2/4 - válečkový rám s válečkovými válečky rozmístěnými na stejném povrchu, nastavitelný horizontálně a vertikálně a schopný rotace pod určitým úhlem. Horizontální a vertikální nastavení se provádí pomocí šroubových tyčí, zatímco nastavení rotace rámu se provádí pomocí šnekových převodů.
Průměr hřídele	Φ25 mm
Materiál hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
	Kalení Kalení povrchu

6) Hlavní poháněné zařízení
Drive Way
Drive Way	Motor→Redukce→Převodovka→Univerzální hřídele→Horizontální hřídele
Hlavní model motoru, výkon	DC motor 45kW ， 1 nastavit ；
Reduktor	160 ZLY ， 1 nastavit ；
Převodovka	Tvořící část ： 4 nastavits ； Dimenzování dílu ： 3 sady

	Převodovka se spirálovým deštníkem, s vysokou nosností, vysokou účinností přenosu a dlouhou životností.
	Materiál ozubeného kola spirálového deštníku：20CrMnTi，popouštění povrchové kalení，Hloubka nauhličované vrstvy 1,1～1,5 mm， tvrdost povrchového kalení HRC55～60～＞

5 、 Válec
Roll	Materiál ： Cr12 ， Tvrdost tepelného zpracování: HRC58 - 62. Řezání drátu klínové drážky a CNC obrábění zajišťuje přesnost tvaru otvoru a leštění pracovní plochy.
vytlačovací válec	Materiál ： H13 ， Tvrdost tepelného zpracování: HRC50 - 53. Řezání klínových drátů, profilový CNC soustruh, leštění pracovní plochy.
Válcová podložka	Materiál ： 45# ocel.

6.1 、 Pila pro řezání za tepla
Struktura	PLC, Řezání běžného pilového kotouče
（1） Maximální řezný průměr	Φ25 mm
（2） maximální tloušťka řezu	Δ 1.0 mm
（3）délka a přesnost řezání	L=3～8m,≤±3 mm
(4) typ pohonu	Pneumatická pila (zvětšená a zesílená hlava pily)
（5）velikost pilového kotouče	Φ300mm×Φ50mm×1,0/1,5mm
(6) hnací motor	15kW AC motor
(7) řezací motor	AC motor 7,5 kW
(8) Svorka	Vzduchová svorka

6.2 、 Pila pro řezání za studena
Struktura	Servo řízené řezání
（ 1 ）,! Maximální řezný průměr	Φ25 mm
（ 2 ）,! maximální tloušťka řezu	Δ1,0 mm
（ 3 ）,! délka a přesnost řezu	L=4～8m,≤±2 mm
（ 4 ）,! typ pohonu	Servomotor/kuličkový šroub/lineární vedení
（ 5 ）,! velikost pilového kotouče	Rychlořezná ocel Φ350 mm-HSS
（ 6 ）,! hnací motor	Servo motor Yaskawa 11 kW
（ 7 ）,! řezací motor	AC motor 7,5 kW
（ 8 ） Napájecí motor	Servo motor Yaskawa 1,8 kW
（ 9 ）,! rychlost řezání	20-120 m/min

7 、 Dopravní stůl
Funkce
Funkce	Funkcí je urychlit separaci ocelových trubek nařezaných na pevnou délku a přepravit je do balicí oblasti
Převodový motor	2,2 kW
Převodový motor	Střídavý motor s proměnnou frekvenční regulací otáček
množství of feeding rollers	9 sad
Délka	9 mil

8、150KW vysokofrekvenční svařovací stroj
Úvod	Celé zařízení je řízeno systémem PLC pro dosažení komplexního blokovacího ovládání a funkcí diagnostiky poruch a provozní stav zařízení je monitorován prostřednictvím LCD obrazovky

Složení	USMĚRŇOVACÍ SKŘÍŇ
	INVERTOROVÁ SKŘÍŇ
	CHLADICÍ ZAŘÍZENÍ
	PROVOZNÍ STŮL
	TRANSFORMÁTOR
	DC NASTAVOVAČ RYCHLOSTI

9 、 Zinkový stříkací stroj (volba zákazníka)
Přehled	Oblouk hoří na obou koncích drátu jako zdroj tepla, což způsobuje roztavení drátu. Současně stlačený vzduch rozprašuje roztavený drát na kapičky plynu, které jsou pak vysokou rychlostí rozstřikovány na povrch předupraveného obrobku. Vytvořte kompletní nátěr.

Model stroje	Výrobní sortiment	Rozsah tloušťky stěny	Rychlost frézování	Vysokofrekvenční napájení
HG16	Φ8~Φ25 mm	50,3~1,0 mm	20~120	100 kW
HG16	□6×6~20×20	□δ≤0,8 mm	20~120	100 kW

Položka	Parametr	Poznámky
Směr podávání	Levý nebo pravý vstup (závisí na uspořádání dílenského procesu zákazníka)	Tváří v tvář zařízení, směr vstupu suroviny

Celkový výkon zařízení	Přibližně 180KW (Hlavní stroj 45KW Vysokofrekvenční 100KW Pomocný stroj 35KW)

Standardní napájecí napětí	380V/50HZ; Třífázový čtyřvodičový systém	Nízkonapěťová rozvodná skříň, kabely, vlastní zajištění zákazníkem

Oblast vybavení pokryta	D30-35M×Š 4,5M	Podle dispozice zařízení

Oblast vysokofrekvenčního svařovacího stroje je pokryta	D6M×Š 3M×V 2,8M

Zásobování vodou (recyklovaná)	Jeden ochlazovací bazén: 20 m³; Jedna sada vysokotlakých čerpadel. Alternativně může dodavatel poskytnout kupujícímu tovární výkresy a na základě výkresů vytvořit plán uspořádání vodní cesty.	Zákazník si sám zajistí vodní bazén, vodní čerpadlo, vodovodní systém a chladicí věž

Přívod vzduchu	Vzduchový kompresor: jedna sada 1,6 m³ pro běžné ocelové potrubí; pokud pozinkované potrubí potřebuje 3,5 m³	Zákazník si sám zajistí vzduchový kompresor, zásobník vzduchu a potrubí

Zvedací zařízení	Letoun 5~10 tun: dvě sady	Zákazník zajišťuje sám
Běžné spotřební díly	(1) Škrabací nože
	(2) Pilový kotouč
	(3) Ferit
	(4) Indukční cívka (měděná trubka, izolovaná trubka)

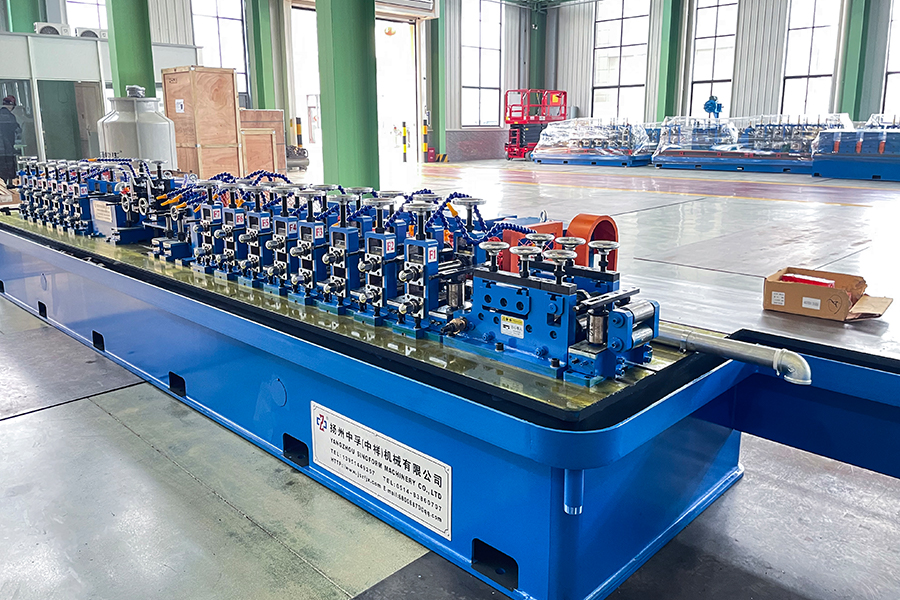

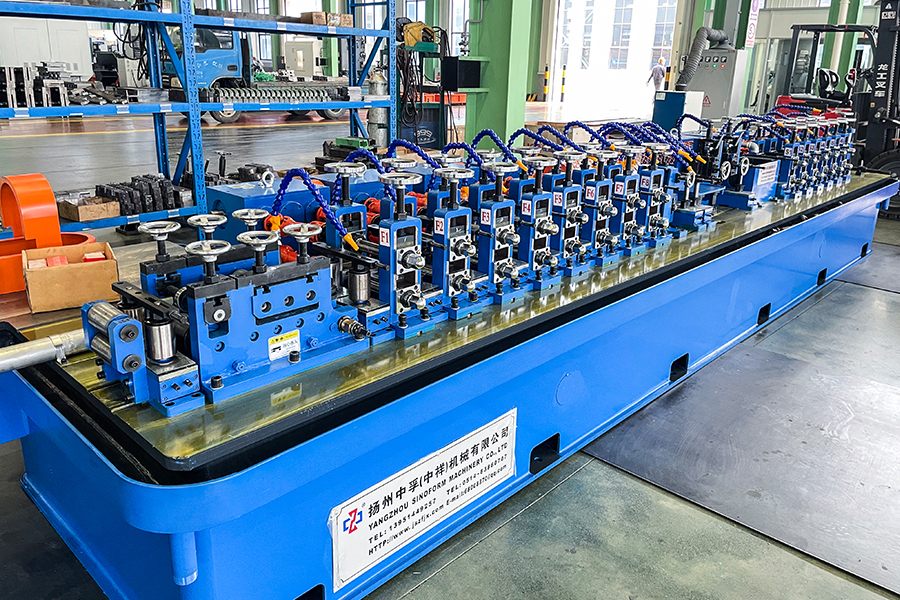

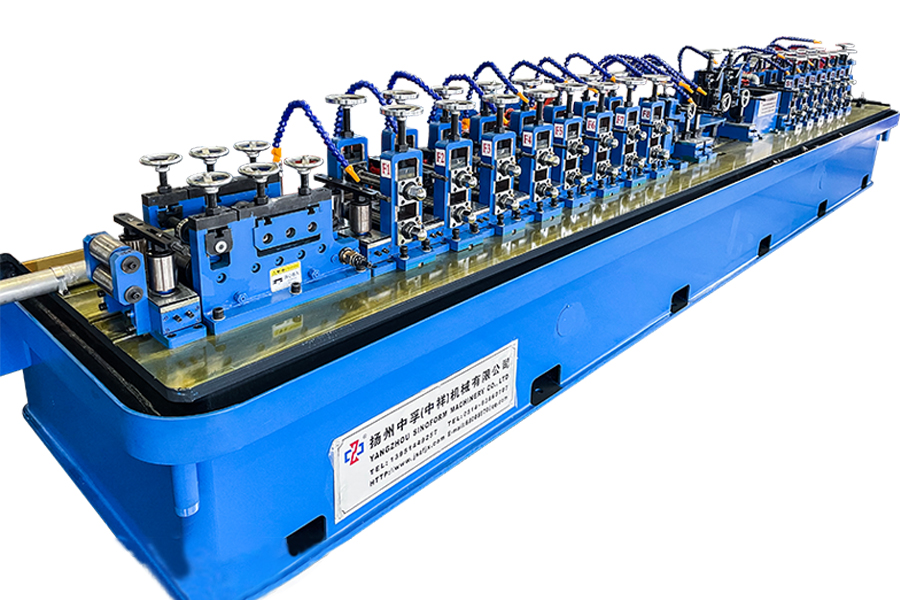

Vysoce přesný stroj na výrobu trubek HG16

Kontaktujte nás

Pro více informací nás kontaktujte

Rychlý odkaz

Kontaktujte nás

Najděte nás

Odeslat zpětnou vazbu

Vysoce přesný stroj na výrobu trubek HG16

Kontaktujte nás

Pro více informací nás kontaktujte

Související produkty

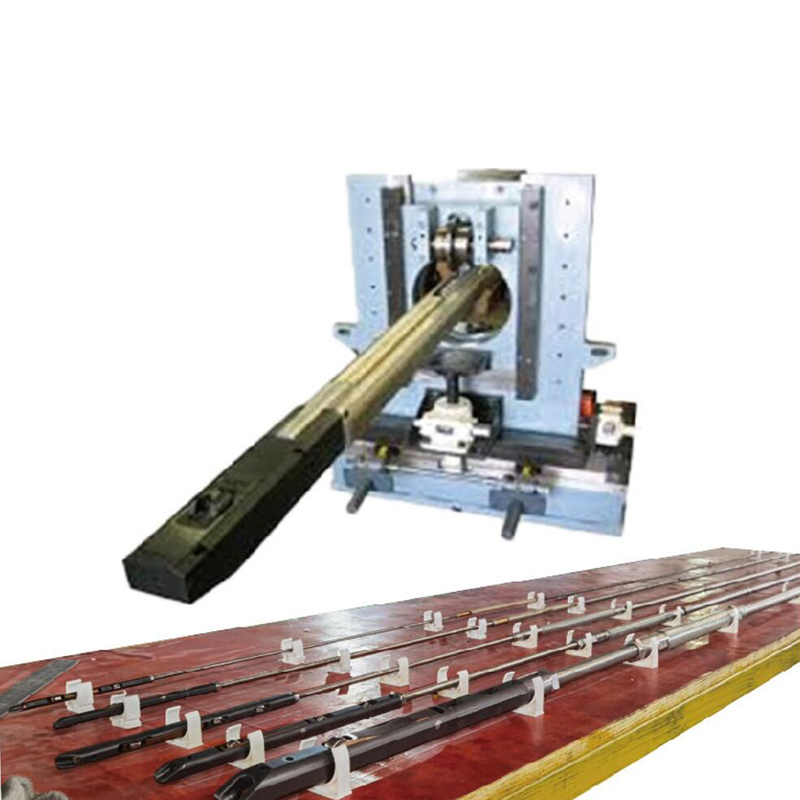

Škrabka na vnitřní svařované švy

HG76 ERW Linka na válcování trubek

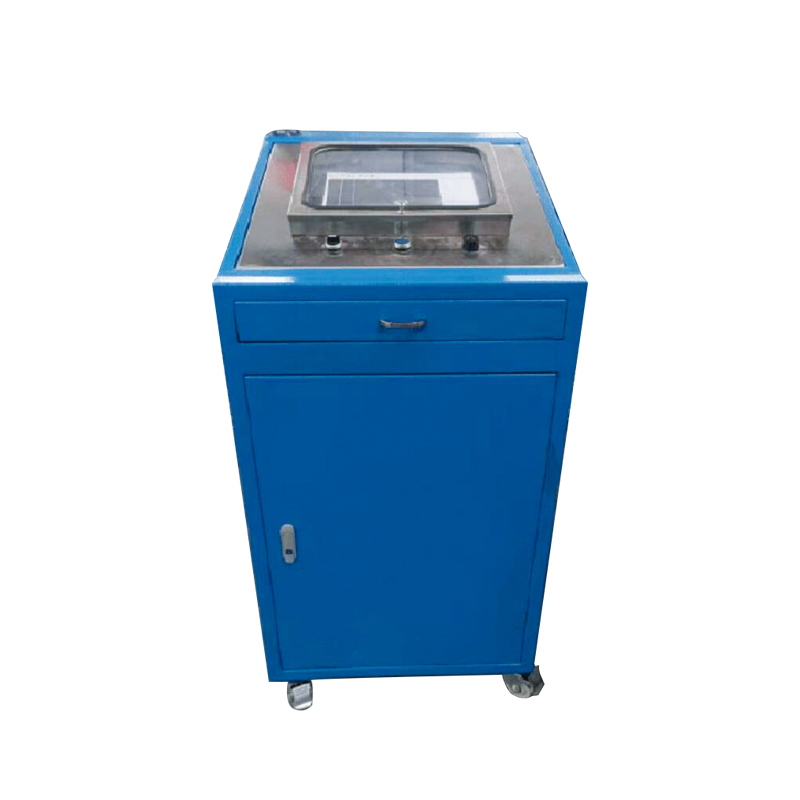

Testování vířivými proudy
