Technická specifikace (obrázky pouze pro informaci)

1, Jednostranný hydraulický odvíječ
Funkce	Funkcí této jednotky je demontovat celý svitek ocelového pásu a poskytnout potřebné suroviny pro tvářecí stroj

Nakládací hmotnost	Max. 8,0 tun/strana
kuželové hlavy	Jedna kuželová hlava

Typ konstrukce kuželové hlavy	kombinace jezdců, robustní a stabilní

Rozbalit typ	Hydraulické roztahování

Materiál kuželových hlav	Vřeteno: 42CrMo, kování, celkové popouštění;
	Oblouková deska: 45# celkové temperování
	Klínový jezdec: 45# ocel temperovaná
Typ brzdy	Pneumatický typ

Zařízení pro blokování materiálu	Manuální režim

2 、 Stříhání a svářečka na tupo


Funkce	Jeho funkcí je stříhání a vyrovnávání hlavy a konce dvou různých pásů, odřezávání nepravidelných částí a svařování dvou pásů dohromady, aby linka mohla pracovat nepřetržitě

Typ stříhání	Hydraulické nůžky, materiál: Cr12MoV

Typ upínání	Hydraulické upínání

Typ svařování	Automatické svařování TIG

3. Horizontální akumulátor
3. Horizontální akumulátor
Funkce	Slouží k nahromadění dostatečného množství ocelových pásů, aby byl zajištěn nepřetržitý chod stroje
Funkce
Vnější velikost	O.D. 5,0 m
Napájecí motor	18,5 kW (střídavý motor s proměnnou frekvenční regulací otáček)
Skladovací motor	22 KW (střídavý motor s proměnnou frekvenční regulací otáček)
Rychlost krmení	MAX200 m/min
Skladovací kapacita	500-1000 m

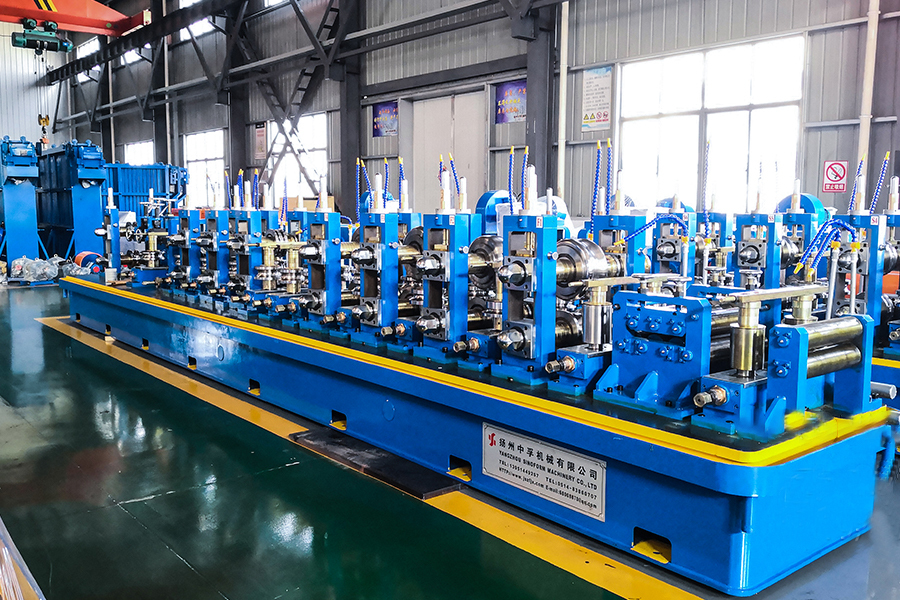

2. Tvarování a dimenzování hlavního stroje (sedm vpředu a pět vzadu, dělené lože) Hlavní stroj
Uspořádání jednotek:
	Tvarování：2 vyrovnání válců→V→7 válců→V→1H→1V→2H→2 V→3H→3V→4H→4V(A)→4V(B)→4V(C)→5H→5V→6H→6V→7H→7V

	Vedení a vytlačování 2 nebo 3 válců → Stěrka → Leštění → Chlazení vodou

	Velikost: 1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →měření rychlosti→Narovnání 1→Narovnání 2→V
1 ） Nivelační přístroj
Funkce
	Se 7-válcovým vyrovnávacím zařízením pro stabilní vstup do tvářecího stroje
Struktura
	1 válec Protivyskakovací, 2 válečky Vertikální vedení, 7 válečků vyrovnávacích GCr15, povrchová vysokofrekvenční kalení.

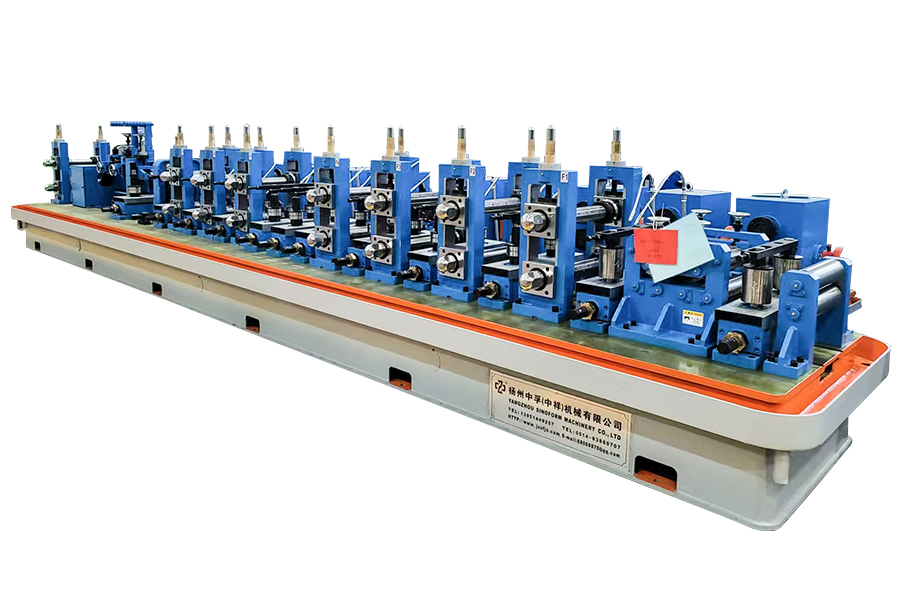

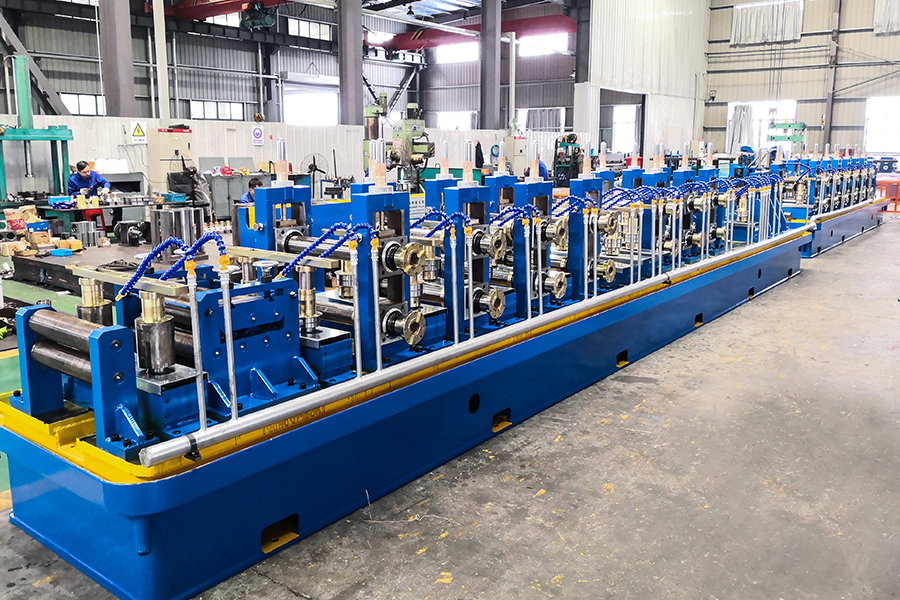

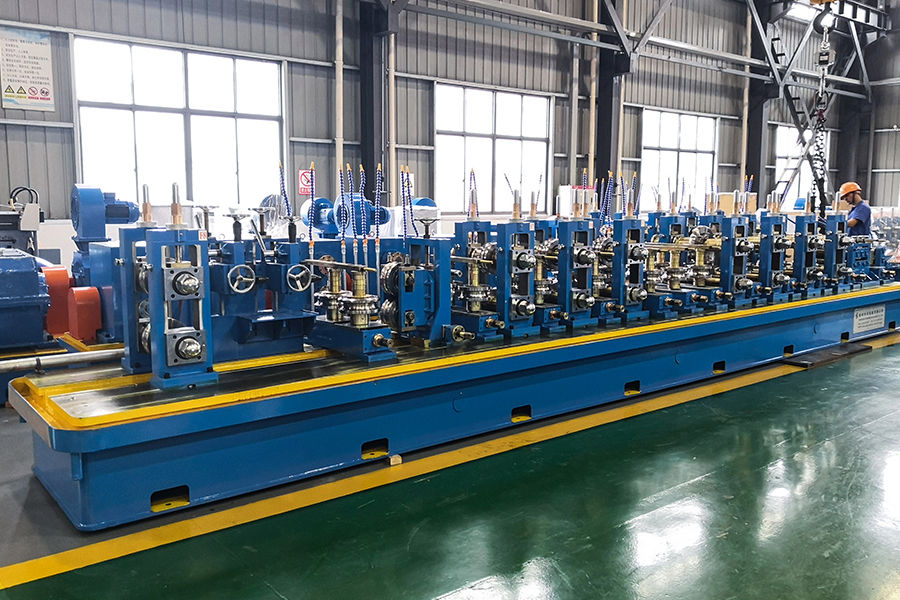

2 ） Tvářecí stroj (dělený typ)

Funkce	Může postupně stlačovat ocelové pásy do polotovarů trubek formováním rolí a odesílat je do svařovacího stroje,

Typ tváření	Tváření „W“, typ otvoru s dvojitým poloměrem

Stojany na horizontální role	7 stojanů
Vertikální válcový stojan	9 stojanů
Stojany na horizontální role

množství	7 sad
Struktura
Struktura	Dvousloupový portálový rám s ovládacím koncovým rámem schopným výměny bočního válce
Materiál vodorovných stojanů	Přesné ocelové díly
Horizontální průměr hřídele	Φ90 mm
Materiál horizontální hřídele	42CrMo, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
Materiál horizontální hřídele	Kalení Kalení povrchu

Vertikální válcový stojan
množství	9 stojanů
Struktura	Dvojitá otočná konstrukce, zesílená a upevněná tažnými deskami. Válcovna je namontována na hřídeli válce pomocí ložisek, což usnadňuje výměnu válců.

Materiál vertikálních stojanů	Posuvník je štěrbinového typu (vysoká přesnost, snadno se nepoškodí)
Vertikální průměr hřídele	Φ60 mm
Materiál vertikální hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
	Kalení Kalení povrchu
Způsob seřízení válečku	Střed a poloha dvou válečkových hřídelí se nastavují nastavením šroubového pouzdra a seřizovací matice je měděná matice; Výška svislého válečku se dolaďuje nastavením matice.

převodovka
množství	7 sad
Materiál krabice	QT400
Typ převodovky	Spirálová převodovka s kuželovým ozubením
Materiál spirálového kuželového převodu
Materiál spirálového kuželového převodu	20CrMnTi Kování, kalení povrchu zubů
Materiál převodového hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
Materiál převodového hřídele	Kalení Kalení povrchu

3) svařovací sekce
①svarový šev Vedení
Funkce	Veďte svar, upravte úhel V svaru, abyste zajistili, že svar může být během svařování správně veden do svařovací polohy vytlačovacího válce.
Struktura	2-válcový typ, nastavitelný horizontálně a vertikálně a může se otáčet pod určitým úhlem. Horizontální a vertikální nastavení se provádí pomocí šroubových tyčí, zatímco nastavení rotace rámu se provádí pomocí šnekových převodů.
Struktura
materiál hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
materiál hřídele	Kalení Kalení povrchu
② Mačkací zařízení (dvou nebo tří válečků typu SQ)
Funkce	Svar bude uzavřen
Struktura	Dva nebo tři válečky typ SQ, dvojitá otočná konstrukce, zesílené upevnění s tažnou deskou
materiál hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
materiál hřídele	Kalení Kalení povrchu
③ Škrabka
Funkce	Pomocí škrabky odstraňte vnější svarovou housenku, svar bude hladký a čistý.
Struktura	2 sady škrabek; Škrabku lze nastavit nahoru, dolů a vodorovně a má funkci rychlého zvedání. Pod držákem čepele je umístěna paleta nebo váleček.
④ Leštění
Funkce	Stabilizace ocelových trubek a zploštění vnějších otřepů a nerovných dílů
materiál hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55Tempering Surface quenching
4) Chladicí nádrž
Funkce	použijte typ postřiku vodní nádrže, abyste se ujistili, že polotovar trubky dostatečně chladí.
Funkce
Struktura	Svařovaná konstrukce krabicového typu, horní vodní trubka je vyrobena do tvaru spreje pro stříkání a chlazení ocelové trubky.
Struktura

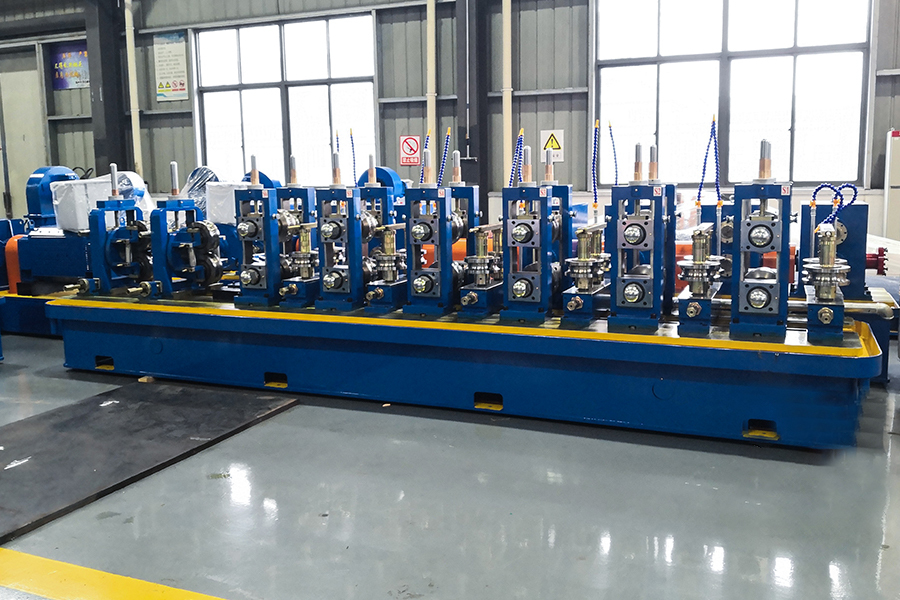

5) Kalibrační stroj (6 horizontálních, 6 vertikálních 2 sady tureckého rovnání)
Funkce
Funkce	Funkce čtyřválcového tlačného čtvercového zařízení je online deformovat přesně tvarovanou ocelovou trubku na čtvercovou distanční trubku a zhruba ji narovnat, aby se dosáhlo ideálních geometrických rozměrů a rovinnosti.
① Horizontální stojan	6 sad, stejně jako formování stroje
② Vertikální válcový stojan	6 sad, stejně jako formování stroje

3）Narovnávací zařízení 2 sady tureckého rovnání hlavy (viz poslední turecké – hlavy výše)
Typ rovnacího zařízení
	Turecké - hlavy, otočné o 360°
Struktura
	2/4 - válečkový rám s válečkovými válečky rozmístěnými na stejném povrchu, nastavitelný horizontálně a vertikálně a schopný rotace pod určitým úhlem. Horizontální a vertikální nastavení se provádí pomocí šroubových tyčí, zatímco nastavení rotace rámu se provádí pomocí šnekových převodů.
Průměr hřídele	Φ40 mm
Materiál hřídele	40Cr, normalizovaný HB260~290, povrchové vysokofrekvenční kalení HRC50~55
	Kalení Kalení povrchu

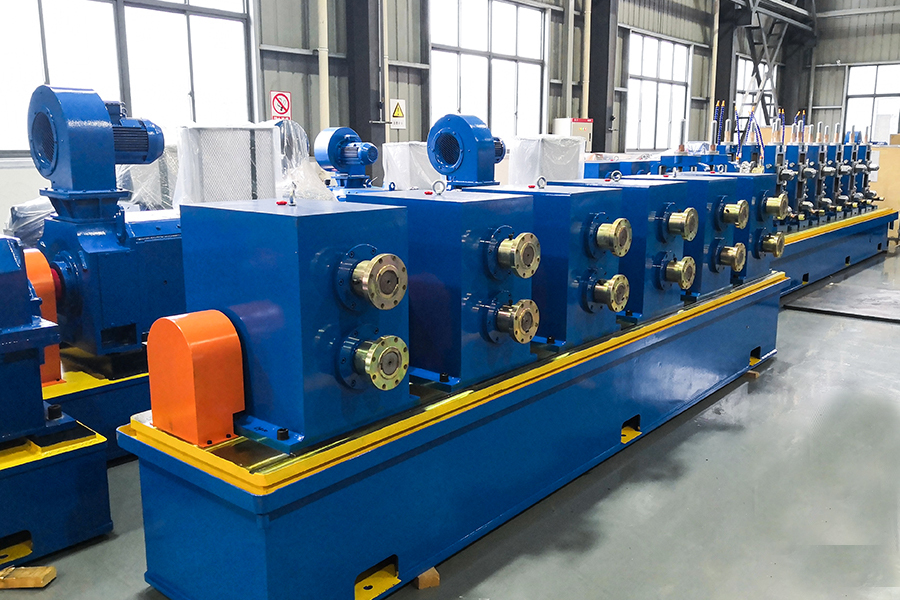

6) Hlavní poháněné zařízení
Drive Way
Drive Way	Motor→Redukce→Převodovka→Univerzální hřídele→Horizontální hřídele
Hlavní model motoru, výkon	160 kW Nízká rychlost DC motor ,2 sady ；
Reduktor	ZLY224 2 sady ；
Převodovka	Tvořící část ：7 sady ； Dimenzování dílu ：6 sady

	Převodovka se spirálovým deštníkem, s vysokou nosností, vysokou účinností přenosu a dlouhou životností.
	Materiál ozubeného kola spirálového deštníku: 20CrMnTi, kalení popouštěného povrchu. Hloubka nauhličované vrstvy 1,1~1,5 mm, tvrdost povrchového kalení HRC55～60.

5 、 Válec
Roll	Materiál ： Cr12 ， Tvrdost tepelného zpracování: HRC58-62. Řezání drátu s drážkou a CNC obrábění zajišťuje přesnost tvaru otvoru a leštění pracovní plochy.
vytlačovací válec	Materiál ： H13 ， Tvrdost tepelného zpracování: HRC50-53. Řezání klínových drátů, profilové CNC soustruhy a leštění pracovních ploch.
Válcová podložka	Materiál ： 45# ocel.

6.1 、 Pila pro řezání za tepla Zákazníci si mohou vybrat 6.1 nebo 6.2
Struktura	PLC, Řezání běžného pilového kotouče
（1） Maximální řezný průměr	Φ115 mm (90*90)
（2） maximální tloušťka řezu	Δ4,5 mm
（3）délka a přesnost řezání	L=3～8m,≤±3 mm
(4) typ pohonu	Pneumatické zvedání a spouštění pily (hlava pily zvětšená a zesílená)
（5）velikost pilového kotouče	Φ700 mm × Φ 80 mm × 4,0/5,0 mm
(6) hnací motor	30kW AC motor
(7) řezací motor	37 kW AC motor
(8) Svorka	Vzduchová svorka

6.2 、 Pila pro řezání za studena
Struktura	Řízení pohybu, řezání pilovým kotoučem z rychlořezné oceli HSS / TCTAlloy
（ 1 ）,! Maximální řezný průměr	Φ115 mm
（ 2 ）,! maximální tloušťka řezu	Δ4,5 mm
（ 3 ）,! délka a přesnost řezu	L=4～8m,≤±2 mm
（ 4 ）,! typ pohonu	Servomotor/kuličkový šroub/lineární vedení
（ 5 ）,! velikost pilového kotouče	Φ560 mm-HSS rychlořezná ocel
（ 6 ）,! hnací motor	Servo motor Yaskawa 15 kW
（ 7 ）,! řezací motor	18,5 kW AC motor
（ 8 ） Napájecí motor	Servo motor Yaskawa 2,9 kW
（ 9 ）,! rychlost řezání	20-70 m/min

7 、 dopravníkový stůl
Funkce
Funkce	Funkcí je urychlit separaci ocelových trubek nařezaných na pevnou délku a přepravit je do balicí oblasti
Převodový motor	3 kW
Převodový motor	Střídavý motor s proměnnou frekvenční regulací otáček
množství of feeding rollers	12 sad
Délka	12 mil

8、300KW vysokofrekvenční svařovací stroj
Úvod	Celé zařízení je řízeno systémem PLC pro dosažení komplexního blokovacího ovládání a funkcí diagnostiky poruch a provozní stav zařízení je monitorován prostřednictvím LCD obrazovky

Složení	USMĚRŇOVACÍ SKŘÍŇ
	INVERTOROVÁ SKŘÍŇ
	CHLADICÍ ZAŘÍZENÍ
	PROVOZNÍ STŮL
	TRANSFORMÁTOR
	DC NASTAVOVAČ RYCHLOSTI

9 、 Zinkový stříkací stroj (volba zákazníka)
Přehled	Oblouk hoří na obou koncích drátu jako zdroj tepla, což způsobuje roztavení drátu. Současně stlačený vzduch rozprašuje roztavený drát na kapičky plynu, které jsou pak vysokou rychlostí rozstřikovány na povrch předupraveného obrobku. Vytvořte kompletní nátěr.

Model stroje	Výrobní sortiment	Rozsah tloušťky stěny	Rychlost frézování	Vysokofrekvenční výkon
HG90	Φ30/48~Φ115 mm	51,5~4,5 mm	20~60	300 kW
HG90	□25×25~90×90	□δ≤3,5 mm	20~60	300 kW

Položka	Parametr	Poznámky
Směr podávání	Levý nebo pravý vstup (závisí na uspořádání dílenského procesu zákazníka)	Tváří v tvář zařízení, směr vstupu suroviny

Celkový výkon zařízení	Přibližně 770KW (Hlavní stroj 320KW Vysokofrekvenční 300KW Pomocný stroj150KW)

Standardní napájecí napětí	380V/50Hz; Třífázový čtyřvodičový systém	Nízkonapěťová rozvodná skříň, kabely, vlastní zajištění zákazníkem

Oblast vybavení pokryta	D 55-65M×Š 4,5M	Podle dispozice zařízení

Oblast vysokofrekvenčního svařovacího stroje je pokryta	D 6M×Š 3M×V 2,8M

Zásobování vodou (recyklovaná)	Jeden ochlazovací bazén: 30 m³; Jedna sada vysokotlakých čerpadel. Alternativně může dodavatel poskytnout kupujícímu tovární výkresy a na základě výkresů vytvořit plán uspořádání vodní cesty.	Zákazník si sám zajistí vodní bazén, vodní čerpadlo, vodovodní systém a chladicí věž

Přívod vzduchu	Vzduchový kompresor: jedna sada 1,6 m³ pro běžné ocelové potrubí; pokud pozinkované potrubí potřebuje 3,5 m³	Zákazník si sám zajistí vzduchový kompresor, zásobník vzduchu a potrubí

Zvedací zařízení	Letoun 5~10 tun: dvě sady	Zákazník zajišťuje sám
Běžné spotřební díly	(1) Škrabací nože
	(2) Pilový kotouč
	(3) Ferit
	(4) Indukční cívka (měděná trubka, izolovaná trubka)
